| Conducto de extracción para salida de humos, de acero inoxidable, para cocina | ||
| IVK022 | Conducto de extracción para salida de humos, de acero inoxidable, para cocina | |
|

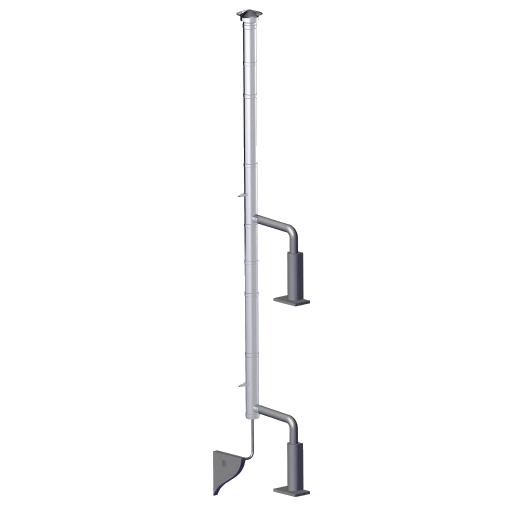

Conducto de extracción para salida de humos, con una acometida por planta, para cocina, formado por tubo tipo shunt de pared simple de acero inoxidable AISI 304 con aro de estanqueidad, gama Divent C XT, "DINAK", de 200 mm de diámetro interior y 0,4 mm de espesor. Incluso accesorios y material auxiliar para montaje y sujeción a la obra. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA IVK022: CONDUCTO DE EXTRACCIÓN PARA SALIDA DE HUMOS, DE ACERO INOXIDABLE, PARA COCINA.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso.
CARACTERÍSTICAS TÉCNICAS
Conducto de extracción para salida de humos, con una acometida por planta, para cocina, formado por tubo tipo shunt de pared simple de acero inoxidable AISI 304 con aro de estanqueidad, gama Divent C XT, "DINAK", de 200 mm de diámetro interior y 0,4 mm de espesor. Incluso accesorios y material auxiliar para montaje y sujeción a la obra.
NORMATIVA DE APLICACIÓN
Instalación: CTE. DB-HS Salubridad.
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación. Se comprobará la existencia de huecos en los forjados y elementos estructurales a atravesar.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo del recorrido del conducto y de la situación de los elementos de sujeción. Presentación de tubos y accesorios. Fijación del material auxiliar para montaje y sujeción a la obra. Montaje, conexionado y comprobación de su correcto funcionamiento. Realización de pruebas de servicio.
CONDICIONES DE TERMINACIÓN.
El conducto será estanco. La ventilación será adecuada.
PRUEBAS DE SERVICIO.
Prueba de resistencia mecánica y estanqueidad.
Normativa de aplicación: UNE-EN 12237. Ventilación de edificios. Conductos. Resistencia y fugas de conductos circulares de chapa metálica
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
