UNIDAD DE OBRA ICO120: CHIMENEA INDIVIDUAL CONCÉNTRICA DE DOBLE PARED DE ACERO INOXIDABLE.
CARACTERÍSTICAS TÉCNICAS

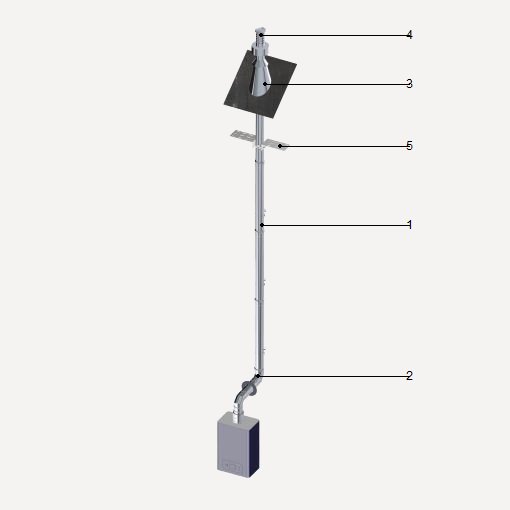

Chimenea modular concéntrica, metálica, formada por tubo de doble pared con junta de estanqueidad, modelo Diflux Inox 316L/304 "DINAK", de 80/125 mm de diámetro, compuesto por pared interior de acero inoxidable AISI 316L y pared exterior de acero inoxidable AISI 304, con junta de estanqueidad de silicona, temperatura máxima de 200°C, presión de trabajo de hasta 200 Pa, para evacuación de los productos de la combustión y admisión de aire comburente, del equipo de calefacción con cámara de combustión estanca, a gas o a gasóleo. Incluso accesorios, piezas especiales, módulos finales y material auxiliar para montaje y sujeción a la obra.
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida desde el arranque de la chimenea hasta la parte superior del módulo final, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación se corresponde con la de Proyecto. Se comprobará la existencia de huecos en los forjados y elementos estructurales a atravesar.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo. Presentación de tubos, accesorios, piezas especiales y módulos finales. Fijación del material auxiliar para montaje y sujeción a la obra. Montaje. Conexionado y comprobación de su correcto funcionamiento. Realización de pruebas de servicio.
CONDICIONES DE TERMINACIÓN.
La evacuación de los productos de la combustión será correcta.
PRUEBAS DE SERVICIO.
Prueba de resistencia estructural y estanqueidad.
Normativa de aplicación: Reglamento de instalaciones térmicas en los edificios (RITE) y sus Instrucciones técnicas (IT)
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá, desde el arranque de la chimenea hasta la parte superior del módulo final, la longitud realmente ejecutada según especificaciones de Proyecto.
